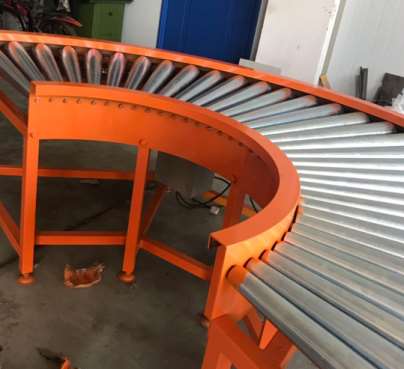

在机架上设有滚筒机构和扇形输送带，滚筒机构包括设置在机架上的滚筒和电机，辊子轴为锥形结构，机架上端设有弧形外板和弧形内板，辊子轴两端通过传动连接轴承分别设置在弧形外板和弧形内板上，接下来小编将去介绍转弯机作为输送设备在哪些地方会利用。

　　与轴承座相对应，辊子轴包括设置在机架两端的主动辊轴和从动辊轴，电机通过传动链带动主动辊轴旋转，在主动辊轴两侧套有扇形输送带，在滚筒轴和从动滚筒轴上，扇形输送带的外圈设有张力导向机构，用于限制扇形输送带的偏差。

　　张力导向机构包括滑轮导轨和轴承滑轮，滑轮导轨固定在弧形外板上，轴承滑轮等距设置在扇形输送带的外圈边缘，轴承滑轮与滑轮导轨外表面紧密接触滑动。

　　输送平稳，改变输送带输送方向时相对运动，避免了对输送物料的损坏，减少了皮带摩擦力，延长了皮带的使用寿命，噪音低，结构简单，维修方便。
